Fanuc A860-0346-T041 | Seriële Puls Coder A — 40.000P Absoluut, Rode Kap, Fanuc AC S-Serie Servomotoren, CNC Zero / 16 / 18 / 21

Overzicht

De Fanuc A860-0346-T041 is een Serial Pulse Coder A variant uit de A860-0346 familie, die de rode plastic kapbehuizing en 40.000 ppr absolute seriële feedbackarchitectuur deelt die gemeenschappelijk is voor alle encoders in deze S-serie motorgeneratie.

De T041-suffix plaatst het binnen het A860-0346 encoderbereik, waardoor de specifieke connectorconfiguratie en mechanische interface worden onderscheiden van andere varianten in dezelfde serie — een onderscheid dat belangrijk is bij het fysiek matchen van de encoder met de motor die hij bedient, aangezien verschillende T-suffixleden verschillende connectorpinaantallen en mechanische pasvormdetails hebben.

De A860-0346-T041 draagt de bepalende kenmerken van de gehele Serial Pulse Coder A-generatie: de absolute positiecapaciteit die referentie-terugkeer bij het inschakelen elimineert, de snelle seriële communicatielink naar de versterker, en de rode plastic behuizing die de optische schijfassemblage en elektronica beschermt tegen de machineomgeving. Op machines waar deze encoder variant oorspronkelijk was geïnstalleerd, verschijnt deze naast Fanuc's S-serie AC servomotoren — het motorgamma dat Fanuc's overgang van DC servo naar AC servo technologie in de jaren 80 definieerde.

Wat de A860-0346-T041 binnen de familie onderscheidt, is voornamelijk de connector en de mechanische variant die het vertegenwoordigt.

Over het A860-0346 bereik produceerde Fanuc meerdere T-suffix varianten om verschillende motorlichaamsconfiguraties, kabelrouteringsvereisten en connectornormen te accommoderen die varieerden per motorgrootte, montageoriëntatie en voorkeur van de machinebouwer.

De T041 is een van deze varianten en bedient specifieke motorconfiguraties binnen het S-serie bereik waar de T101 of T141 varianten fysiek niet zouden passen.

Belangrijkste Specificaties

De Rode Kap Identiteit — S-Serie Motorgeneratie

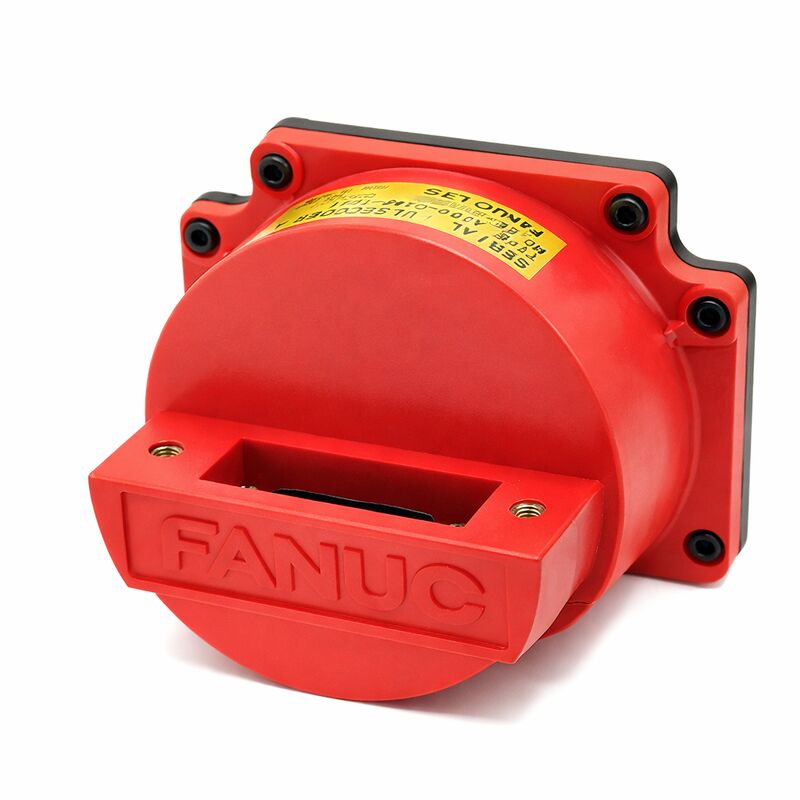

De rode plastic encoderkap is een van de meest herkenbare identificatiemiddelen in de motorhistorie van Fanuc. Wanneer een motor is uitgerust met een A860-0346 serie encoder, presenteert de hele motor zich als een "rode kap motor" — een informele naam die voortleeft in de CNC-service-industrie.

Deze identificatie is praktisch: de rode kap vertelt een servicemonteur onmiddellijk met welke generatie encoder en motor hij te maken heeft, voordat er onderdeelnummers worden gecontroleerd.

Het signaleert Serial Pulse Coder A, S-serie motor, digitale servo CNC-compatibiliteit en batterij-gevoede absolute positie — allemaal belangrijke feiten voor het diagnosticeren en onderhouden van de machine.

De rode kap van de A860-0346-T041 dient ook als een afdichting tegen de omgeving.

De encoder schijf en elektronica zijn ondergebracht in de kap, die aan de achterkant van het motorframe wordt geklikt of geschroefd om de encoder te beschermen tegen koelmiddelsplinters, spanen en de elektromagnetische interferentie die wordt gegenereerd door de eigen wikkelingen van de motor.

Hoewel niet geclassificeerd volgens de IP67-standaard van latere alpha i encoders, biedt de rode kap zinvolle bescherming in een typische machinegereedschapomgeving wanneer de afdichting en bevestigingsmiddelen intact zijn.

Serie A Absolute Positie — Operationele Context

De 40.000 ppr absolute resolutie van de A860-0346-T041, hoewel bescheiden vergeleken met moderne alpha i encoders met miljoenen tellingen per omwenteling, was geschikt voor de bewerkingsnauwkeurigheid die vereist was voor de toepassingen van de S-serie motoren.

Bij 40.000 tellingen per omwenteling en met een typische kogelomloopspindel met een spoed van 10 mm, is de ruwe positieresolutie 0,25 µm per telling — meer dan voldoende voor de toleranties die routinematig worden gehouden door CNC-werktuigmachines die zijn uitgerust met deze motorgeneratie.

Het absolute karakter van de Serial Pulse Coder A betekent dat de CNC de nulpositie van de as niet bij elke opstart opnieuw hoeft in te stellen.

Voor productieomgevingen waar de machine continu draait met minimale uitschakelcycli, elimineert dit de referentie-terugkeer stap die machines met incrementele encoders vereisen.

De positie wordt behouden zolang de back-up batterij geladen blijft — waardoor batterijbewaking een eerstelijns onderhoudsverantwoordelijkheid is voor alle machines in deze encodergeneratie.

Veelgestelde Vragen

V1: Hoe verschilt de A860-0346-T041 van de T101 en T141 in dezelfde familie?

Alle drie zijn 40.000 ppr Serial Pulse Coder A absolute encoders met dezelfde rode kapbehuizing en dezelfde CNC-compatibiliteit.

De verschillen zitten in het connectortype, het aantal pinnen en de motorbevestigingsinterface.

De T041 heeft een specifieke connectorindeling die geschikt is voor de motorconfiguraties waarop deze is geïnstalleerd; de T101 is bevestigd voor model 0S tot 30S; de T141 is opgemerkt voor een 19-pins connector variant. Substitutie tussen T-suffix varianten is niet eenvoudig — de afmetingen van de montageflens en de connector aan de motorzijde van de kabel moeten exact overeenkomen.

Bevestig altijd het model van de motor en de originele encoder T-suffix uit de motordocumentatie of het typeplaatje voordat u een vervanging bestelt.

V2: De beschrijvingen op eBay en de surplusmarkt labelen de T041 als "ABS" (absoluut) — is de Serial A altijd absoluut?

Ja. Alle A860-0346 Serial Pulse Coder A varianten zijn absolute encoders.

Het "ABS" label op surplusaanbiedingen bevestigt dit en onderscheidt de Serial A van de puur incrementele puls coders (zoals de A860-0300 serie) die op eerdere Fanuc motoren werden gebruikt.

Absoluut betekent dat de encoder bij het opstarten een volledige positie referentie rapporteert, onderhouden door batterijback-up, zonder dat een mechanische referentie-terugkeer cyclus nodig is.

Dit is een fundamenteel kenmerk van het Serial A ontwerp en is van toepassing op T001, T041, T101, T141 en alle andere T-suffix varianten in het A860-0346 bereik.

V3: Welke CNC controller series zijn compatibel met deze encoder?

Digitale servo Fanuc CNC's met een Serial Pulse Coder A interface: Series Zero-C en Zero-D (de belangrijkste generatie waar S-serie motoren wijdverbreid waren), en Series 16, 18 en 21 Model A besturingen.

De Series 0-C en 0-D vertegenwoordigen het merendeel van de installaties waar deze encoder wordt aangetroffen — deze besturingen en de S-serie motoren waren de dominante Fanuc systeem specificatie gedurende de late jaren 80 tot een groot deel van de jaren 90.

Series 15A is ook compatibel. Oudere niet-digitale servo CNC's en latere 0i-serie besturingen (die alpha of beta serie encoders gebruiken) zijn niet compatibel met dit type encoder.

V4: Is de A860-0346-T041 repareerbaar, en zo niet, waarom?

De Serial Pulse Coder A is een afgedichte, monolithische assemblage — de optische schijf, lagers, signaalverwerkingskaart, connector en rode kapbehuizing vormen een geïntegreerde eenheid die niet is ontworpen voor demontage in het veld.

De mechanische precisie van de encoder is afhankelijk van de in de fabriek gecontroleerde uitlijning van de optische schijf met de lagerassemblage; deze uitlijning kan niet betrouwbaar worden gereproduceerd in een service werkplaatsomgeving.

Om deze reden levert Fanuc geen reparatieonderdelen voor de A860-0346 serie, en gerenommeerde serviceproviders bieden test- en uitwisselingsdiensten aan in plaats van reparatie op componentniveau. Uitwisseling met een getest, gegarandeerd exemplaar is de praktische service route.

V5: Wat is het diagnostische proces wanneer de machine een Serial Pulse Coder A communicatiefout weergeeft?

Controleer eerst de encoder feedbackkabel op fysieke schade — een verbogen pin bij de encoder connector of aan het uiteinde van de versterker is de meest voorkomende oorzaak van seriële communicatiefouten en wordt vaak over het hoofd gezien. Inspecteer en reinig beide connectoren.

Controleer vervolgens de batterijspanning van de machine — een lage batterij veroorzaakt geen directe communicatiefouten, maar het geeft een onderhoudstekort aan dat gepaard kan gaan met andere foutcondities. Wissel de encoderkabel uit met een bekende goede kabel van een andere as, indien beschikbaar.

Als de fout aanhoudt na inspectie van de kabel en connector, verwijder dan de motor en inspecteer de bevestigingsmiddelen en de afdichting van de rode kap — koelmiddelindringing rond een verslechterde afdichting vervuilt de encoder schijf en produceert hetzelfde communicatiefoutpatroon. Als er geen fysieke oorzaak wordt gevonden, moet de encoder worden vervangen.
