A860-0346-T101 FANUC Pulsencoder A8600346T101 A860-0346-T101

Fanuc A860-0346-T101 | Seriële Puls Coder A — 40.000P, Fanuc AC Model 0S / 5S / 10S / 20S / 30S Servomotoren, Alt. A290-0561-V572

Overzicht

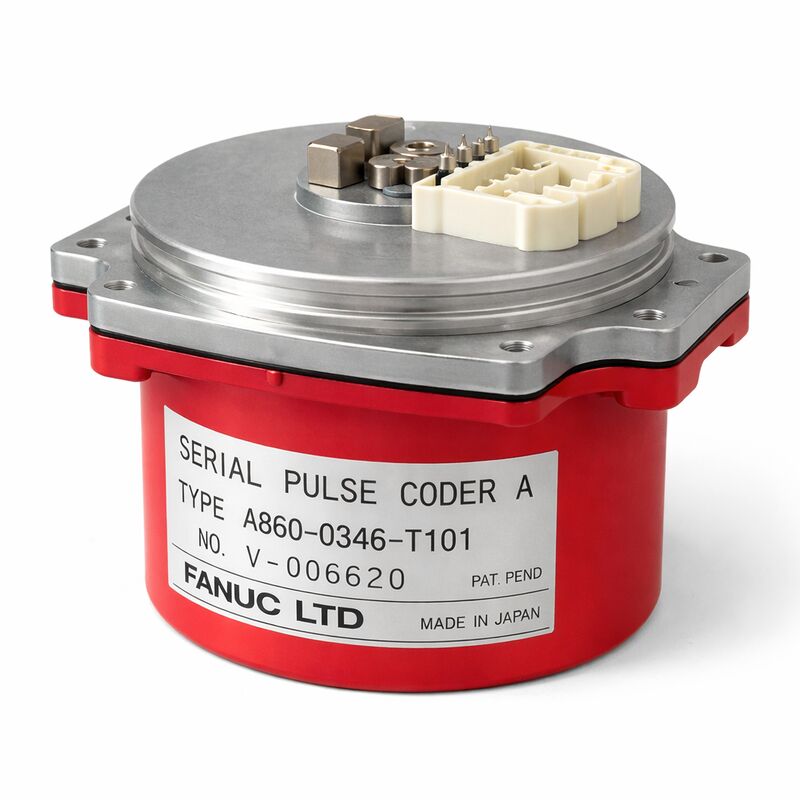

De Fanuc A860-0346-T101 is de Seriële Puls Coder A voor Fanuc's S-serie AC servomotoren — het 0S tot 30S bereik — en is een van de meest herkenbare encoders uit dit tijdperk van Fanuc AC servotechnologie.

De rode plastic behuizing die de hele S-serie motor-generatie zijn "rode dop" identiteit geeft, is het meest zichtbare kenmerk van de A860-0346.

Onder die rode dop zit het Seriële Puls Coder A mechanisme, een 40.000 ppr absolute seriële feedbackapparaat dat Fanuc's overgang vertegenwoordigt van conventionele incrementele puls coders naar de meer capabele seriële communicatie architectuur.

Fanuc's Seriële Puls Coder A was een belangrijke ontwerpstap bij de introductie.

Waar conventionele puls coders van die tijd discrete A-, B- en Z-fase kwadratuur signalen naar de CNC stuurden, codeerde de Seriële Puls Coder A positiedata in een snelle seriële stroom — een principe dat in Fanuc's documentatie wordt beschreven als werkend op een totaal andere basis dan conventionele puls coders.

Dit seriële protocol draagt absolute positiedata, waardoor een referentie-terugkeer cyclus bij het inschakelen van de machine niet meer nodig is.

De as behoudt zijn absolute positie referentie via batterijback-up in de versterker, en de machine kan direct na het inschakelen weer op de juiste coördinaten verder werken.

De nominale 40.000 ppr resolutie, gecombineerd met Fanuc's flexibele feed gear functie op de digitale servo CNC, kan detectie-eenheden van 1 µm, 0,1 µm of 0,01 µm bieden, afhankelijk van hoe de kogelomloopspindel spoed en feed gear parameters van de machine zijn geconfigureerd — waardoor de S-serie motor en deze encoder de fijne detectie-granulariteit krijgen die nodig is voor precisie CNC-werk.

Het alternatieve onderdeelnummer A290-0561-V572 is Fanuc's eigen kruisverwijzing, die de opvolgende verpakking vertegenwoordigt voor dezelfde encoderfunctie waarbij de T101 niet langer via standaardkanalen beschikbaar is.

De A860-0346-T101 is alleen compatibel met digitale servo NC-systemen uitgerust met een Seriële Puls Coder A interface — de CNC's die deze motoren aanstuurden omvatten Zero-C, Zero-D, 16 (Model A), 18 (Model A) en 21 (Model A) besturingen. Oudere analoge servo CNC's zonder deze digitale interface kunnen dit type encoder niet gebruiken.

Belangrijkste Specificaties

Seriële Puls Coder A versus Conventionele Puls Coders — Een Technologische Stap

De conventionele puls coders die op eerdere Fanuc servomotoren werden gebruikt, stuurden ruwe kwadratuur puls treinen over discrete draden.

De signaalintegriteit van deze puls treinen degradeerde met kabellengte, ruis en connector slijtage — en de CNC moest elke puls tellen vanaf de referentiepositie om te weten waar de as zich bevond.

De Seriële Puls Coder A veranderde dit door positiedata om te zetten in een ruisbestendig serieel formaat vóór transmissie.

De CNC leest de positie uit een datawoord in plaats van een puls telling, waardoor het systeem inherent betrouwbaarder is over lange kabeltrajecten en minder gevoelig voor elektrische interferentie uit de machineomgeving.

De "A" aanduiding onderscheidt dit seriële protocol van de latere Seriële Puls Coder C (en de daaropvolgende alpha en beta serie encoders), die bijgewerkte protocollen en hogere resoluties gebruiken.

Het Seriële A protocol is specifiek voor het S-serie motor tijdperk en de compatibele CNC generatie — het is niet elektrisch of logisch uitwisselbaar met latere encoder types, ondanks de gedeelde "seriële" beschrijving.

De A860-0346 Familie — T-Suffix Varianten

De A860-0346 serie omvat meerdere T-suffix varianten (T001, T011, T041, T101, T111, T141, etc.) die verschillen in connectortype, mechanische montage details en kleine hardware revisies, terwijl ze hetzelfde 40.000 ppr Seriële A werkingsprincipe delen.

De T101 variant is specifiek bevestigd voor het 0S tot 30S motorbereik.

Bij het inkopen van vervangingen moet het T-suffix overeenkomen met het specifieke motormodel — kruis-substitutie van T-suffix varianten zonder bevestiging van motor- en connectorcompatibiliteit kan resulteren in een fysiek niet-passende of elektrisch incompatibele encoder.

Veelgestelde Vragen

V1: Wat geeft het alternatieve onderdeelnummer A290-0561-V572 aan?

De A290-0561-V572 is Fanuc's huidige catalogus equivalent voor machines waarbij de A860-0346-T101 niet langer als standaard voorradig artikel beschikbaar is.

Fanuc verpakt of nummert encoder varianten periodiek opnieuw naarmate hun toeleveringsketens evolueren; het A290-0561 voorvoegsel geeft een andere fysieke configuratie aan die hetzelfde functionele vervangingsdoel dient voor hetzelfde motorbereik.

Voordat u de A290-0561-V572 bestelt, dient u te bevestigen dat de mechanische en connectorafmetingen overeenkomen met de A860-0346-T101 installatie op de specifieke motor, aangezien verschillen in de montageflens of kabelconnector aan de motorzijde kleine aanpassingen kunnen vereisen.

V2: Hoe behoudt de Seriële A absolute encoder de positie wanneer de machine is uitgeschakeld?

De absolute positie telling wordt opgeslagen in batterij-gevoed RAM binnen de servo-versterker — niet binnen de encoder zelf.

De encoder levert de hoekpositie referentie bij elke opstartcyclus; de versterker combineert dit met de opgeslagen meeromwenteling telling om de volledige aspositie te reconstrueren.

De batterij die deze opgeslagen telling onderhoudt, bevindt zich in de versterker of in een speciale batterij back-up unit.

Als die batterij tot nul ontlaadt, gaat de meeromwenteling telling verloren en moet een referentie-terugkeer cyclus worden uitgevoerd om de as datum opnieuw in te stellen. Routinematig batterijonderhoud volgens het juiste schema is de meest effectieve preventieve maatregel om onbedoeld verlies van positie datum te voorkomen.

V3: Kan de A860-0346-T101 worden gebruikt met analoge servo CNC's of oudere Fanuc systemen zonder de Seriële A interface?

Nee. De Seriële Puls Coder A communiceert uitsluitend via een snel serieel protocol dat een speciale Seriële Puls Coder A ontvanger interface in de CNC vereist. Oudere analoge servo Fanuc CNC's (pre-digitale servo) en vroege digitale servo systemen zonder deze specifieke seriële interface kunnen de output van de encoder niet decoderen.

De compatibiliteit van de CNC-serie is beperkt tot digitale servo-systemen: Serie Zero-C, Zero-D en de 16/18/21 Model A generatie. Pogingen om deze encoder aan te sluiten op een incompatibel systeem resulteren in een communicatiefout in plaats van functionele werking.

V4: Waarom wordt de voorraad als beperkt beschreven en wat is de aanbevolen inkoopprocedure?

De A860-0346-T101 dient de Fanuc S-serie AC servomotor generatie — motoren die werden geproduceerd en geïnstalleerd tijdens de jaren '80 en '90 en nu al enkele decennia in gebruik zijn.

Nieuwe productie van Fanuc voor deze encoder generatie is effectief gestopt.

Beschikbare voorraad komt van motor revisies, ontmanteling van machines en beheerde service-uitwisselingsvoorraden.

Omdat de vraag voornamelijk afkomstig is van motorreparaties in plaats van nieuwe installaties, is het aanbod onregelmatig.

De aanbevolen aanpak voor faciliteiten die afhankelijk zijn van S-serie motoren is om reserve encoder voorraad veilig te stellen wanneer deze beschikbaar komt, in plaats van te wachten op een machine-uitval.

V5: Wat zijn de typische faalsymptomen van een verslechterende A860-0346-T101 in gebruik?

Vroege lagerslijtage produceert mechanisch geluid in de encoder dat hoorbaar kan zijn bij het langzaam met de hand draaien van de motoras.

Vervuiling van de optische schijf (door koelmiddelnevel of oliedamp die via de rode dopafdichting binnendringt) veroorzaakt willekeurige seriële communicatiefouten — de CNC genereert intermitterend seriële encoder communicatie-alarmen (typisch SV360-serie op compatibele CNC's), vaak temperatuurafhankelijk omdat thermische uitzetting de afdichting beïnvloedt.

Een volledige encoderfout produceert een permanent communicatiefout alarm bij het inschakelen. In alle gevallen is de encoder zelf niet in het veld te repareren; de motor moet worden verwijderd en de encoder worden vervangen door een getest uitwisselingsapparaat voordat de motor weer in gebruik wordt genomen.
