A860-0346-T141 FANUC-pulscoder A8600346T141 A860-0346-T141

Fanuc A860-0346-T141 | Seriële Puls Coder A — 40.000P Absoluut, 19-pins Connector, Rode Dop, Fanuc AC 0S / 5S / 10S / 20S / 30S Servomotoren

Overzicht

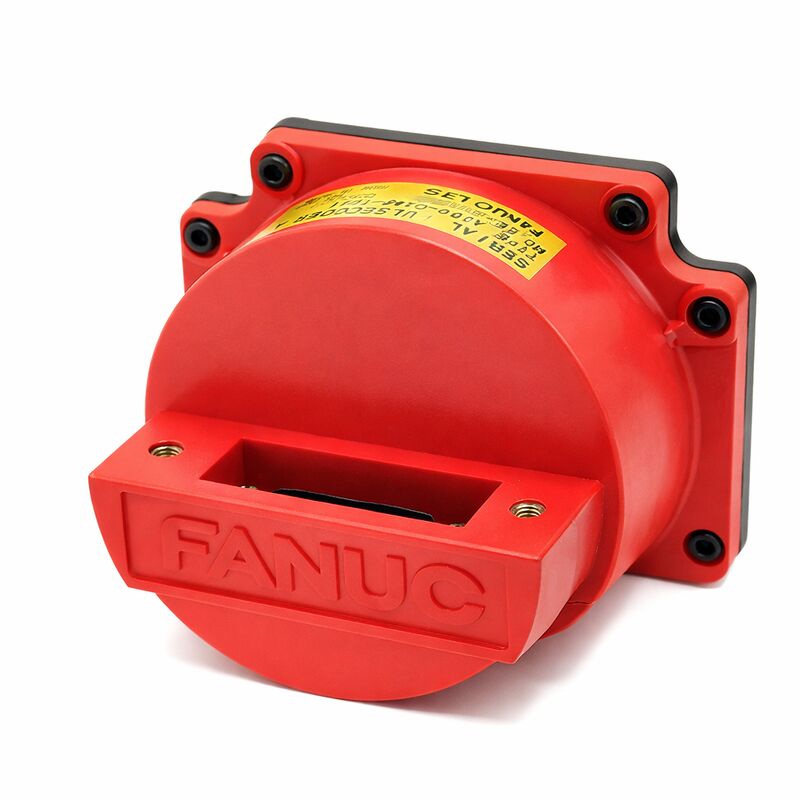

De Fanuc A860-0346-T141 is de 19-pins Seriële Puls Coder A — de circulaire MS-connector variant binnen de A860-0346 encoderfamilie voor Fanuc's S-serie AC servomotoren.

Het draagt dezelfde 40.000 ppr absolute Seriële A feedback architectuur als de T101 en andere leden van de A860-0346 familie, en past in hetzelfde motorbereik (0S tot 30S), maar het kenmerkende kenmerk is de 19-pins MS-type circulaire connector die het aan de kabelinterface onderscheidt van de T101 (die een andere connectorconfiguratie gebruikt) en de T001 (die een D-Sub gebruikt).

Het aantal van 19 pinnen op de T141 is opmerkelijk. Eerdere discussies in de CNC-servicewereld merkten op dat A860-0346 varianten met 19-pins MS-connectoren absolute (in tegenstelling tot incrementele) encodertypes aangaven — een nuttige identificatieheuristiek voor veldtechnici die onbekende encoderinstallaties op rode dop motoren tegenkomen.

Het aantal van 19 pinnen maakt de extra signaallijnen mogelijk die nodig zijn voor het seriële absolute communicatieprotocol, meer dan wat een eenvoudigere incrementele quadrature encoder zou vereisen.

Deze encoder is bevestigd gerelateerd te zijn aan de T101 — beide dragen het Seriële A absolute protocol, hetzelfde motorcompatibiliteitsbereik, en hetzelfde alternatieve onderdeelnummer A290-0561-V572.

De relatie tussen T101 en T141 binnen dezelfde familie zit voornamelijk in het connectortype en eventuele kleine mechanische montageverschillen die Fanuc en machinebouwers ertoe brachten één variant boven de andere te specificeren voor specifieke motorconfiguraties of machine-installaties.

Beide encoders werken samen met dezelfde C-serie versterkers en digitale servo CNC's.

De T141 is in sommige marktkanalen geleverd met kabel en stekker inbegrepen, waardoor het een complete, direct te installeren eenheid is in plaats van een kale encoderbehuizing — een praktisch servicevoordeel wanneer de originele kabel ook beschadigd is en vervanging naast de encoder vereist.

Belangrijkste Specificaties

De 19-pins Connector — Een Veldidentificatietool

Voor servicetechnici die oudere Fanuc-gestuurde werktuigmachines onderhouden, dient het aantal connectorpinnen op A860-0346 serie rode dop encoders als een nuttige veldidentificatie. CNC-specialisten hebben opgemerkt dat 19-pins MS-connectoren op deze encoderfamilie absolute feedbacktypes aangeven, terwijl 17-pins connectoren incrementele types aangeven.

Deze heuristiek is nuttig wanneer documentatie ontbreekt of onleesbaar is — het tellen van de pinnen op de encoderconnector kan snel bevestigen of de installatie een referentie-terugkeer vereist bij het inschakelen (incrementeel) of de absolute positie behoudt (absoluut/serieel A).

De 19-pins circulaire connector van de T141 maakt deze identificatie ondubbelzinnig op machines waar deze is geïnstalleerd.

Elke vervangende encoder voor een T141-installatie moet ook een 19-pins circulaire connector hebben om te passen op de bestaande kabel aan de motorzijde; het monteren van een andere connectortype vereist kabelwerk voordat de encoder kan worden geïnstalleerd.

C-Serie Versterker Compatibiliteit

De A860-0346-T141 werkt met Fanuc's C-serie servo versterker generatie — de versterkers die courant waren tijdens het S-serie motor tijdperk.

De C-serie versterkers vereisen een Seriële Puls Coder A interfacekaart om met deze encoder te communiceren.

Bij het vervangen of onderhouden van versterkers op machines met T141 encoders, moet de vervangende versterker deze Seriële A-mogelijkheid behouden.

Latere versterkergeneraties (alpha serie servo modules, A06B-6096 FSSB serie) gebruiken volledig andere encoderprotocollen en kunnen niet communiceren met het Seriële A encoder type.

FAQ

V1: Hoe verschilt de T141 van de T101 binnen de A860-0346 familie?

Zowel de T141 als de T101 zijn 40.000 ppr Seriële A absolute encoders voor hetzelfde 0S tot 30S motorbereik, beide delen het alternatieve onderdeelnummer A290-0561-V572, en beide passen in C-serie versterkers en dezelfde CNC-generatie.

Het belangrijkste verschil is de connector: de T141 gebruikt een 19-pins MS-type circulaire (Cannon) connector, terwijl de T101 een andere connectorconfiguratie gebruikt.

Dit mechanische verschil bepaalt welke kabelassemblage aan de motorzijde past.

In een vervangingsscenario kan de T141 alleen direct een T141-installatie vervangen; het monteren van een T101 in een T141-installatie (of vice versa) vereist kabelaanpassing aan de motorzijde aansluiting.

V2: Is de 40.000 ppr resolutie van de Seriële A beperkend voor precisiebewerking?

In de praktijk ondersteunt de 40.000 ppr resolutie van de Seriële A encoder — gecombineerd met Fanuc's flexibele feed gear functie op de digitale servo CNC — detectie-eenheden tot 1µm of beter, afhankelijk van de spindelsteek van de machine en de feed gear parameters.

Voor de typische toepassingen van de S-serie motoren in de jaren 1980 tot 1990 was dit volledig adequaat voor de bewerkingstoleranties waarvoor die machines waren ontworpen.

De resolutie is geen precisiebeperking voor de motor-generatie waarvoor het is ontworpen; de mechanische nauwkeurigheid van de machine (geleidingen, spindelkwaliteit, thermisch gedrag) is de praktische beperkende factor lang voordat de encoderresolutie relevant wordt.

V3: De T141 wordt soms beschreven als geleverd met kabel en stekker — wat betekent dit voor het bestellen?

Sommige leveranciers leveren de A860-0346-T141 als een complete assemblage, inclusief de encoderbehuizing en een voorgemonteerde kabel met de 19-pins circulaire connector — een direct te installeren eenheid.

Dit is met name nuttig wanneer de originele encoderkabel ook beschadigd is (door hetzelfde defect dat de encoderstoring veroorzaakte, of door slijtage aan de connector).

Het is de moeite waard om te controleren of de voorraad van de leverancier de kabelassemblage of alleen de kale encoder bevat voordat u bestelt, aangezien een kale encoder mogelijk een aparte kabelaankoop vereist als de bestaande kabel ook niet meer bruikbaar is.

V4: Welke CNC-alarmcodes duiden op een Seriële A encoderfout op een machine met deze encoder?

Op compatibele Fanuc CNC's (Zero-C/D, 16A, 18A, 21A) genereren Seriële Puls Coder A fouten doorgaans alarmen in de SV360-reeks: SV-360 geeft een communicatiefout van de Seriële Puls Coder A op een specifieke as aan.

Alarm SV-361 en SV-362 geven gerelateerde foutcondities aan.

Deze alarmen kunnen intermitterend zijn in vroege faalfasen — verschijnen bij koude starts of na trillingsgebeurtenissen voordat ze permanent worden.

Een aanhoudend SV-360 alarm op één as, gecombineerd met normale werking op andere assen, suggereert sterk een encoder- of kabelstoring op de alarmerende as. Begin de diagnose bij de connector in plaats van bij de encoderbehuizing.

V5: Kan de A860-0346-T141 worden gerepareerd in plaats van vervangen?

De consensus onder Fanuc CNC-servicetechnici is dat Seriële A encoders in de A860-0346 familie niet praktisch repareerbaar zijn.

De optische schijf, lagerassemblage, signaalverwerkingselektronica en behuizing zijn geïntegreerd zonder toegangsmogelijkheden voor reparatie op componentniveau.

Externe diensten adverteren af en toe met reparatiemogelijkheden voor deze encoders, maar de resultaten zijn inconsistent — een gerepareerde encoder die opnieuw faalt op de machine veroorzaakt een tweede machine-uitval en extra ongeplande kosten.

De voorkeursroute is omruilen met een getest, gegarandeerd vervangend exemplaar.

Wanneer een defecte T141 wordt ingediend bij een dienstverlener, is testen om de fout te bevestigen en een vervangend exemplaar uit een aparte geteste voorraad te leveren de standaardaanbieding, geen reparatie op componentniveau van het originele exemplaar.
