Fanuc A860-0356-T101 | Seriële Puls Coder C — 1.000.000P Absoluut, Rode Dop, Cannon Connector, Fanuc AC 0S / 5S / 10S / 20S 3000rpm Motoren

Overzicht

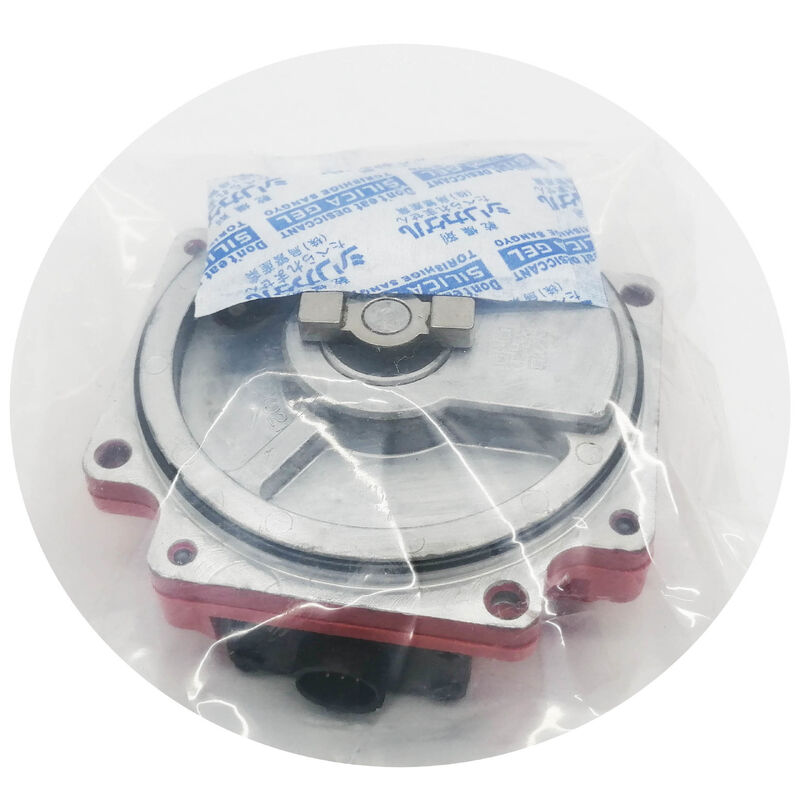

De Fanuc A860-0356-T101 is de Seriële Puls Coder C — de broer met hogere resolutie van de Seriële Puls Coder A (A860-0346 serie) binnen de Fanuc S-serie motor encoder familie.

Waar de Seriële A 40.000 ppr levert, levert de Seriële C 1.000.000 pulsen per omwenteling — een 25-voudige verbetering in resolutie, bereikt door een fundamenteel capabeler optische schijf en signaalverwerkingsontwerp, terwijl dezelfde rode plastic dopbehuizing en dezelfde absolute seriële feedbackarchitectuur behouden blijven.

Het onderscheid tussen Seriële A en Seriële C in de Fanuc S-serie encoder familie komt neer op de motor snelheidsklasse.

De A860-0356-T101 is specifiek gemonteerd op de 3000rpm-geclassificeerde varianten van de S-serie motoren — de 0S/3000, 5S/3000, 10S/3000 en 20S/3000. Bij deze hogere nominale snelheden biedt de fijnere positieresolutie van de Seriële C encoder een proportioneel dichtere positie-updatefrequentie per tijdseenheid, wat belangrijk is voor de stabiliteit van de servoloop en de vloeiendheid van de snelheid bij de nominale bedrijfssnelheid van de motor.

De Seriële A met 40.000 ppr is voldoende voor de varianten met lagere motorsnelheid; de Seriële C met 1M ppr is de juiste specificatie voor de 3000rpm-geschikte motoren in dit bereik.

De Cannon connector op de A860-0356-T101 is het meest visueel onderscheidende kenmerk in vergelijking met andere A860-0346 en A860-0356 varianten. "Cannon connector" verwijst naar een circulair militair-stijl connector type — het MS-connectorformaat — dat werd gebruikt op deze specifieke encoder variant en het onderscheidt van T-suffix varianten die D-Sub of andere connectortypes gebruiken.

De kabel aan de motorzijde en de kabelassemblage aan de versterkerzijde moeten overeenkomen met deze Cannon connector; het gebruik van de A860-0356-T101 in een machine die oorspronkelijk een andere connectervariant had, vereist kabelaanpassing.

Fanuc's alternatieve bestelnummer A290-0561-V574 dekt de opvolgende catalogusvermelding voor deze encoder, waar de originele A860-0356-T101 niet beschikbaar is via standaardkanalen.

Net als bij andere A860 naar A290 kruisverwijzingen in het Fanuc encoderbereik, moeten mechanische en connectorcompatibiliteit worden bevestigd voordat de A290 variant als een fysieke drop-in vervanging wordt besteld.

Belangrijkste Specificaties

Seriële C versus Seriële A — Resolutie en Snelheidsklasse

De keuze tussen Seriële A (40.000 ppr) en Seriële C (1.000.000 ppr) binnen de S-serie encodergeneratie werd door Fanuc gemaakt op basis van de nominale snelheid van de motor. Voor een motor die op 1.000 tpm draait, produceert 40.000 pulsen per omwenteling 40.000 positie-updates per seconde — meer dan voldoende voor de updatefrequentie van de servoloop.

Voor een motor die op 3.000 tpm draait, produceert dezelfde encoder 120.000 positie-updates per seconde, maar de positie-onzekerheid per besturingscyclus is dienovereenkomstig grover.

De Seriële C met 1M ppr produceert 3.000.000 updates per seconde bij de nominale 3000 tpm van de motor, waardoor de servo-versterker een significant fijnere positie-schatting krijgt voor elke besturingscyclus en daardoor een strakkere snelheidsregeling en minder koppelrimpel mogelijk maakt bij de hogere snelheid.

Deze snelheids-klasse koppeling — Seriële A voor motoren met standaard snelheid, Seriële C voor 3000rpm varianten — weerspiegelt Fanuc's bewuste encoder specificatiestrategie: het selecteren van de resolutieklasse die de maximale nominale prestaties van de motor ondersteunt zonder overspecificatie voor het typische werkingsregime van de motor.

Cannon Connector — Installatie en Compatibiliteit

De Cannon (MS-type circulair) connector op de A860-0356-T101 is een versterkte circulaire connector met een bajonetsluitring. In industriële machine-omgevingen biedt dit connectortype een veilige koppeling en goede weerstand tegen door trillingen veroorzaakt losraken in vergelijking met platte D-Sub connectoren.

De kabelassemblage van de motor naar de servo-versterker eindigt in een overeenkomstige circulaire sokkel die past op de Cannon stekker op de encoder.

Het verkrijgen van vervangende kabelassemblages die deze Cannon connector standaard behouden is belangrijk: het wijzigen van het connectortype tijdens een reparatie creëert een niet-standaard installatie die mogelijk niet correct past bij vervangende encoders die in de toekomst worden verkregen.

FAQ

V1: Wat onderscheidt precies de Seriële C van het Seriële A protocol, en zijn ze elektrisch compatibel?

De Seriële A en Seriële C zijn beide seriële absolute encoderprotocollen ontwikkeld door Fanuc voor de S-serie motor generatie, maar het zijn verschillende protocollen — ze zijn niet elektrisch of logisch uitwisselbaar. De servo-versterker van de CNC moet worden geconfigureerd voor het specifieke encoder type dat op elke as is geïnstalleerd.

Het monteren van een Seriële C encoder op een as die is geconfigureerd voor Seriële A zal een protocolcommunicatiefout veroorzaken.

Het originele specificatiedocument van de motor (of het typeplaatje van de motor) bevestigt welk encoder type vanuit de fabriek was geïnstalleerd.

V2: Kan de A860-0356-T101 worden gebruikt met de C-serie servo-versterker units?

Ja. De Seriële C encoder is ontworpen om te communiceren met Fanuc's C-serie servo-versterker generatie die in productie was naast de S-serie motoren.

De versterker moet de Seriële C interfacekaart geïnstalleerd hebben en geconfigureerd zijn voor de as; dezelfde versterker kan potentieel zowel Seriële A als Seriële C ondersteunen op verschillende assen, afhankelijk van welke interfacekaarten zijn gemonteerd.

Bij het onderhouden of vervangen van versterkers op een machine met A860-0356-T101 encoders, is het essentieel om de Seriële C interface capaciteit van de vervangende versterker te bevestigen voordat deze wordt geïnstalleerd.

V3: Het alternatieve onderdeelnummer is A290-0561-V574 — is dit een directe drop-in vervanging?

De A290-0561-V574 is Fanuc's huidige catalogusreferentie voor machines waar de A860-0356-T101 niet langer beschikbaar is via standaardkanalen.

 "Directe drop-in" hangt af van de mechanische pasvorm — de A290 variant zou dezelfde Seriële C 1M ppr absolute feedback moeten bieden, maar het connectortype en de montageflens kunnen verschillen tussen de originele A860 en de A290 catalogusvermelding.

Bevestig de connectorcompatibiliteit met de bestaande kabel van de machine voordat u zich committeert aan de A290 variant, aangezien een connector mismatch kabelaanpassing vereist die tijd en kosten toevoegt aan de reparatie.

V4: Hoe beïnvloedt de 1M ppr resolutie van de Seriële C de bewerkingsprecisie in de praktijk?

De 1.000.000 ppr resolutie biedt een theoretische positieresolutie op de motoras van 360 graden / 1.000.000 = 0,00036 graden per telling. Op een standaard kogelomloopspindel met een spoed van 10 mm die direct op de motor is gekoppeld, komt dit overeen met 0,01 µm per telling.

In de praktijk zijn mechanische compliantie in de machine structuur, thermische drift en servo-afstemfouten allemaal groter dan deze theoretische limiet — wat betekent dat de 1M ppr encoder resolutie niet de beperkende factor is in de positioneringsnauwkeurigheid van de machine.

De praktische waarde ligt in de kwaliteit van de snelheidschatting die het levert aan de servoloop, waardoor vloeiendere bewegingen en een lagere volgfout mogelijk zijn bij de nominale 3000 tpm snelheid van de motor.

V5: Welke fysieke inspectie moet worden uitgevoerd voordat een overtollige A860-0356-T101 wordt geïnstalleerd?

Inspecteer de Cannon connector op verbogen of gecorrodeerde pinnen — de circulaire pinarray in dit connectortype is moeilijker visueel te inspecteren dan een platte D-Sub en vereist nauwkeurige inspectie met de bajonetsluitring verwijderd.

Controleer de rode dopbehuizing op scheuren of tekenen van stootschade, wat de optische schijf aan de binnenkant kan breken zonder externe tekenen van encoder falen.

Draai de motoras (met de encoder bevestigd) langzaam met de hand en luister naar lagerslijtage.

Ten slotte, als de overtollige unit afkomstig is van een machine-down uitwisseling, vraag de leverancier dan of de encoder is getest op een seriële C rig voor verzending — een unit die alleen statische elektrische tests heeft doorstaan, kan nog steeds intermitterende schijf- of lagerfouten hebben die optreden tijdens rotatie.
