A860-0365-T101 FANUC-pulscodeerder A8600365T101 A860-0365-T101

Fanuc A860-0365-T101 ∙ Alpha αi64 Incremental Pulse Coder ∙ 64,000P, met kabel, Fanuc Alpha AC Servo Motors a3 en groter

Overzicht

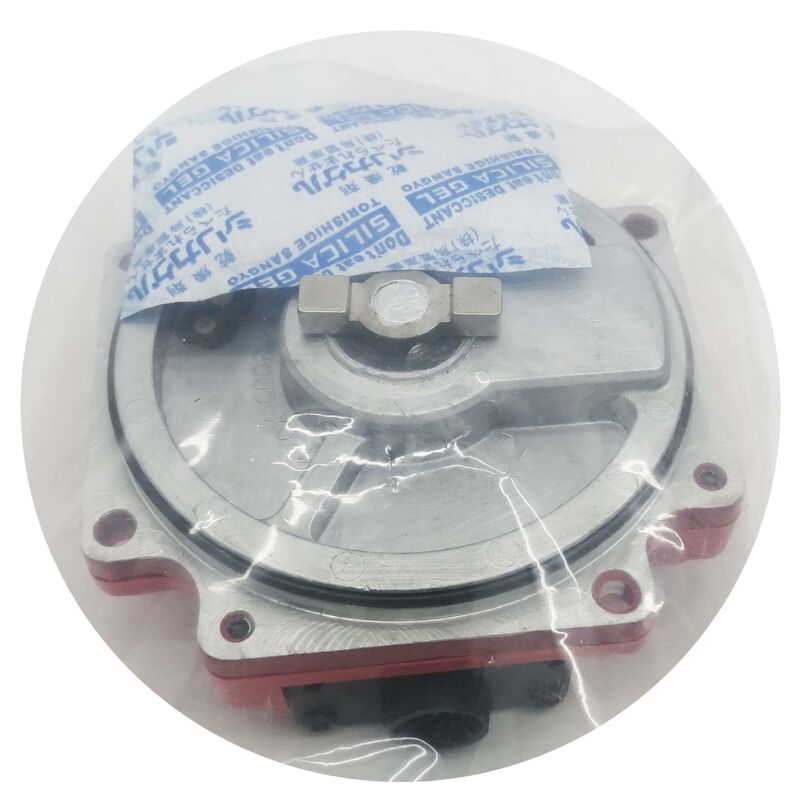

DeFanuc A860-0365-T101is de met kabel geleverde αi64-inkrementele pulscoder, gemonteerd op wisselstroomservo-motoren van de alfa-serie van middelgrote en grote frames vanaf de klasse a3.

Bij 64.000 pulsen per omwenteling is het de inkrementele tegenhanger van de αA64 absolute encoders van de A860-0360-familiemaar fundamenteel verschillend feedback gedrag: inkrementeel in plaats van absoluut, wat betekent dat de as elke keer dat de machine wordt ingeschakeld een referentieretochtcyclus vereist.

De aanduiding "W/CABLE" is een praktisch onderscheidend element binnen de A860-0365-familie.

De T001-variant (zonder kabel) heeft een loskoppelbare connector aan de encoder, waardoor de feedbackkabel onafhankelijk kan worden verwisseld; de T101 wordt geleverd met de kabel die vooraf is gemonteerd aan de encoder.

In gebruik is het W/CABLE-formaat dat het motorherzieningsproces stroomlijnt. Een vervangende T101 komt als een complete montage aan, klaar om te installeren zonder een afzonderlijke aankoop van kabels.

De kabelsamenstelling komt uit de encoder met de juiste connector voor het versterker einde al beëindigd, waardoor de installatie sneller op een machine-down scenario.

De αi64-encoder onderscheidt zich van de oudere αA64 (familie A860-0360) door de aanduiding "i", which marks it as part of Fanuc's incremental alpha encoder generation — a generation update that brought improved signal quality and compatibility with a wider range of controls compared to the original αA64 absolute series.

Voor machinetoepassingen waarbij het behoud van de absolute positie bij uitschakeling niet operationele vereiste is ofwel omdat een korte referentieretoegang bij opstarten aanvaardbaar is,of omdat de cyclus van de machine nooit een staat verlaat waarin de referentieretocht belastend is de incrementele αi64 is een kosteneffectieve en technisch bekwame encoder keuze.

The T101/E variant carries a special designation (/E suffix) and cannot be substituted with the standard T101 — the /E is a purpose-built variant for specific motor and machine configurations and requires exact replacement with another /E unit.

Belangrijkste specificaties

Inkrementeel versus absoluut Operationeel effect voor de αi64

Het incrementele karakter van de A860-0365-T101 betekent dat de encoder A/B vierkantspulsen en een Z-indexpuls produceert wanneer de motoras draait.maar het bewaart geen positie informatie tussen de kracht cycli.

Elke keer als de CNC aanzet, start de encoder teller op nul vanaf een onbekende fysieke positie.De referentieretoegangsprocedure .

Voor machines waarbij deze referentieretoegang een routinematig onderdeel is van de opstartsequentie en geen wrijving veroorzaakt tijdens het gebruik,de incrementele αi64 werkt net zo betrouwbaar als elke absolute encoder voor de dagelijkse productie.

Het voordeel ten opzichte van absolute typen is dat er geen batterij is om te monitoren, geen risico op verlies van positiegegevens door een uitgevallen batterij en geen absoluut positiemanagement vereist.

De encoder telt simpelweg de pulsen wanneer de motor draait.

op machines waarbij het productieproces vereist dat de as na een niet-geplaneerde stroomcyclus (noodstop, stroomonderbreking) op een exacte positie wordt hervat,het ontbreken van absoluut positiegeheugen vereist een volledige referentieretoegang voordat het opnieuw wordt uitgevoerdVoor dergelijke toepassingen is een absoluut encodertype de voorkeur.

Kabelconfiguratie  Servicevoordelen

Het W/CABLE-formaat vermindert het aantal onderdelen in een motorreparatiescenario.of overeenstemmen met het type van de encoderconnector.

De kabel is afgemeten en afgesloten voor de alfa-motorinstallatie die zij bedient, waardoor ook het risico wordt weggenomen dat per ongeluk de verkeerde kabellengte of het verkeerde type aansluiting wordt bevestigd.

Voor installaties waar het bijhouden van een brede inventaris van Fanuc-encoderkabels niet praktisch is,de W/CABLE-encoder vereenvoudigt het in voorraad houden van reserveonderdelen tot een enkele SKU die zowel de encoder- als de kabelvervangingsbehoeften tegelijkertijd dekt.

Veelgestelde vragen

V1: Kan de A860-0365-T101 de αA64 absolute encoder (A860-0360-T001) op dezelfde motor vervangen?

De αi64 T101 en de αA64 T001 passen in hetzelfde midden- tot grote alfa-motorframe en zijn compatibel met dezelfde CNC-generatie.

Een inkrementele encoder kan een absolute encoder op dezelfde motor fysiek vervangen. De motor draait normaal, de encodersignalen zijn compatibel.

De operationele verandering is aanzienlijk: de machine behoudt niet langer de absolute positie door de stroomcycli heen.Of dit aanvaardbaar is, hangt af van de toepassing van de machine en de werkstroom van de bediener.

Indien de wijziging wordt aangebracht, moeten de CNC-servo-parameters worden bijgewerkt om het type incrementele codeerder weer te geven.

V2: De T101/E staat op de lijst als een speciale variant wat betekent dit en hoe wordt deze geïdentificeerd?

Het achtervoegsel /E op de A860-0365-T101/E geeft aan dat het een speciale configuratievariant is of een elektrische eigenschap die afwijkt van de standaard T101.

In de documentatie van Fanuc en de fabrikant van de machine voor de specifieke machine wordt aangegeven of de /E-variant vereist is.indien de fysieke encoder is gemarkeerd A860-0365-T101/E, moet alleen worden vervangen door een andere /E-eenheid.

Het vervangen van een standaard T101 door een /E (of omgekeerd) loopt het risico dat de connector niet overeenkomt, problemen met de kabellengte of onverenigbaarheid van de elektrische interface.

V3: Wat gebeurt er met de inkrementele telling als de encoder-feedbackkabel het signaal kort verliest tijdens de werking van de machine?

Zelfs een kort signaalverlies (een losse connector, een voorbijgaande EMI-spike of een kabelfout) zorgt ervoor dat de CNC de huidige positie op de getroffen as verliest.

De CNC genereert onmiddellijk een encoder alarm (meestal SV-360 serie) en de as stopt.een inkrementele encoder die het signaal verliest, moet de positie herstellen door een referentieretocht voordat de as weer kan bewegen.

This makes reliable cable and connector condition especially important for incremental encoder installations — any degradation in the cable assembly should be addressed before it causes a production interruption.

V4: Hoe worden de 64.000 ppr van de αi64 gebruikt door de CNC-servo-lus?

De servoversterker decodeert de A/B kwadrature signalen van de αi64, waardoor 4x het ruwe pulsgetal wordt gegenereerd via randdetectie 000 vierkantkanten per omwenteling op het niveau van de hardware-telling.

Bij de nominale werkingssnelheid van een typische alfa-motor (2000 ∼3000 t/min) produceert dit miljoenen positie-updates per seconde,het geven van de servoversterker een voldoende dichte gegevensstroom voor stabiele snelheidsschatting en positiecontrole.

De Z-indexpuls (één per omwenteling) geeft het referentiemerk voor de referentieretoercyclus.

V5: Wat is de aanbevolen onderhoudsbenadering wanneer de A860-0365-T101 intermitterende alarmen produceert in plaats van een blijvende storing?

Intermitterende alarmen zijn moeilijker te diagnosticeren dan permanente.

Begin met de kabel:flex en observeer de loop van de kabel terwijl de motor stilstaat en de CNC in een veilige gecontroleerde toestand is .

Controleer of zowel de encoder-einde als de versterker-eindconnector gedeeltelijk zijn losgemaakt en controleer of de vergrendelingsmechanismen van de connector aan zijn.

Als het alarm niet kan worden geactiveerd door kabelbeweging, wordt een oscilloscoop aangesloten op de A- en B-fase-encoder-uitgangen en wordt de signaalkwaliteit bij trage motorrotatie ∼ signaalafvallen geobserveerd.verminderde amplitude, of niet-vierkante golfvormen wijzen op een degraderende optische schijf in de encoder.

Als problemen met de signaalkwaliteit worden bevestigd tijdens de rotatie, maar de kabel is schoon, vervang dan de encoder.
