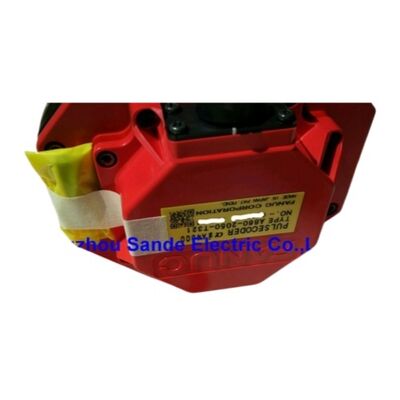

1 ST Gebruikte Fanuc A860-2001-T321 Encoder In Goede Staat A8602001T321 A860-2001-T321

Fanuc A860-2001-T321 | Alpha i Absolute Pulse Coder — 16.000.000P, IP65, αi2–αi40 Serie, CNC 0i-C/D · 16i/18i-B · 31i — Niet meer leverbaar, vervangen door A860-2051-T321

Overzicht

De Fanuc A860-2001-T321 is de αiA16000 absolute pulscoder — de in de fabriek gemonteerde encoder voor Fanuc's alpha i serie AC-servomotoren, die het volledige aandrijvingsbereik bestrijkt van de compacte αi2 tot de zware αi40 en al hun snelheidsvarianten.

Met 16 miljoen pulsen per omwenteling was het de motor-gemonteerde encoder met de hoogste resolutie in de alpha i-generatie bij introductie, en de feedbackdichtheid ervan ondersteunt direct de sub-micron positiedetectiemogelijkheid die door 31i-A en 0i-D gestuurde werktuigmachines bereiken in precisiebewerkingen.

De alpha i motor-generatie bestrijkt het merendeel van de door Fanuc gestuurde CNC-werktuigmachines die vanaf begin 2000 zijn gebouwd — bewerkingscentra, draaicentra, vijf-assige machines en grootformaat frezen van de belangrijkste machinebouwers ter wereld.

Daarom heeft de A860-2001-T321 de grootste geïnstalleerde basis van alle encoders in de alpha i-familie.

Zelfs nadat Fanuc de actieve productie heeft stopgezet ten gunste van de A860-2051-T321 vervanging, blijven machines met de originele A860-2001-T321 een aanzienlijk deel van de wereldwijde CNC-productiecapaciteit uitmaken.

Die geïnstalleerde basis is wat de aanhoudende vraag naar geteste vervangingseenheden uit beheerde uitwisselingspools drijft.

De absolute positie-mogelijkheid betekent dat er geen referentieretour nodig is bij het opstarten van de machine — de CNC wordt ingeschakeld en kent onmiddellijk elke aspositie, ervan uitgaande dat de batterij van de servo-versterker de meeromwentelingstelling intact heeft gehouden tijdens de periode van stroomuitval.

Dit operationele gemak is praktisch belangrijk in faciliteiten waar de opstarttijd van de machine ertoe doet: een machine met αiA16000 absolute encoders kan binnen enkele seconden na het inschakelen de productie starten, terwijl een vergelijkbare machine met incrementele encoders een referentieretoursequentie vereist voordat enige as kan bewegen.

De IP65-classificatie biedt volledige stofuitsluiting en bescherming tegen gerichte waterstralen — geschikt voor de standaard bewerkingsomgeving van koelmists, met spanen beladen lucht en periodieke reiniging.

De upgrade naar IP67 op de vervangende T321 is een verbetering die met name relevant is voor machines met agressieve overvloedige koeling of machines die tussen klussen door worden gereinigd met water onder hoge druk.

Belangrijkste specificaties

16M ppr in de praktijk — Resolutie die de servoloop bedient

Met 16 miljoen pulsen per omwenteling genereert de αiA16000 positie-updategegevens met een snelheid die traditionele encoder-resolutielimieten effectief onzichtbaar maakt voor de servoloop. Bij 2000 tpm — de nominale snelheid van een αi22 motor — produceert de encoder meer dan 533 miljoen quadrature-edge-tellingen per seconde. De servo-kaart van de CNC bemonstert deze gegevens elke 125 µs (of sneller op 31i-A systemen) om snelheidschattingen te berekenen.

De dichtheid van deze datastroom produceert snelheidschattingen met verwaarloosbare kwantisatie-ruis, zelfs bij de langzame voedingssnelheden die worden gebruikt tijdens precisie-snijpassages, waar de kwaliteit van de snelheidslus direct vertaalt naar de oppervlakteafwerking van het werkstuk.

Voor de flexibele detectie-eenheidsfunctie van de versterker ondersteunt de 16M ppr-resolutie detectie-eenheden tot 0,01 µm — een positioneringsgranulariteit fijner dan de mechanische herhaalbaarheid van de meeste werktuigmachine-transmissies.

Dit betekent dat de encoder nooit de beperkende factor is in de precisie van de aspositionering; het mechanische systeem van de machine is altijd wat de bereikbare nauwkeurigheid aan het werkstuk beperkt.

Status niet meer leverbaar — Vervangingspad en sourcing

De officiële vervanging van Fanuc is de A860-2051-T321, die de resolutie verdubbelt tot 32M ppr en de omgevingsclassificatie verbetert tot IP67. Voor machines die de T321 gebruiken binnen een correct geconfigureerde versterker en CNC-systeem, is er geen functioneel tekort dat een upgrade vereist — de T321 blijft volledige prestaties leveren in zijn oorspronkelijke systeem.

Upgraden naar de T321-vervanging is het meest aantrekkelijk bij het herbouwen van een motor die encoder-schade heeft opgelopen, wanneer de machine werkt in omgevingen waar IP67 voordelig zou zijn, of wanneer de machine wordt aangepast met een CNC van de huidige generatie die de 32M ppr-resolutie kan benutten.

Testen van vervangende A860-2001-T321-eenheden moet altijd worden uitgevoerd op een gesloten-lus alpha i motor testbank — aangedreven op nominale snelheid op een Fanuc 0i of 16i/18i besturing — om seriële communicatie, absolute telling stabiliteit en alarmvrije werking te verifiëren voordat installatie op een productiemachine.

Veelgestelde vragen

V1: Installeert de A860-2051-T321 vervanging direct zonder CNC-parameterwijzigingen?

Ja, in de meeste configuraties. De αiA32000 T321 vervanging gebruikt dezelfde fysieke connector en motor koppeling als de T321 origineel. De servo-versterker identificeert automatisch het encoder-type via de FSSB seriële handshake bij het opstarten en past zijn interne resolutie-referentie dienovereenkomstig aan.

De CNC servo-parameters voor de as vereisen geen handmatige wijzigingen voor de resolutie-verhoging — de versterker regelt de vertaling transparant. Voer een volledige referentieretour uit na installatie om het absolute positie-datum opnieuw in te stellen met de nieuwe encoder.

V2: Welke alarmcodes geven aan dat de A860-2001-T321 is uitgevallen?

Het meest voorkomende alarm is SV0360 (Seriële communicatiefout) of SV0368 (Encoder feedbackfout) op de betreffende as.

Deze verschijnen bij het opstarten of tijdens bedrijf. Minder voorkomend is SV0362 (Telling gemist), wat duidt op intermitterend gegevensverlies — vaak geassocieerd met kabelbeschadiging of een verslechterde encoder in plaats van een volledige storing.

Inspecteer altijd de encoder feedbackkabel en de connectoren ervan voordat u de encoder body afschrijft.

Een kabelstoring bij de connector aan de motorzijde produceert identieke alarmpatronen als een encoderstoring.

V3: Hoe verschilt de IP65-classificatie van IP67 in praktisch gebruik van een bewerkingscentrum?

IP65 beschermt tegen stofindringing en gerichte waterstralen vanuit elke hoek — voldoende voor standaard koelmists en machine-afspoelprocedures.

IP67 voegt bescherming toe tegen tijdelijke onderdompeling tot 1 meter gedurende 30 minuten, wat een zinvolle extra marge biedt in machines met zware overvloedige koeling waar koelmiddel zich rond motorbehuizingen kan ophopen, of in machines die routinematig worden gereinigd met water onder hoge druk.

Voor de meerderheid van de bewerkingscentrum-installaties presteert IP65 zonder problemen. De IP67-upgrade op de vervangende encoder is het meest waardevol voor agressieve koelmiddelomgevingen.

V4: Wat is de batterijbeheervereiste voor het behoud van de absolute positie van de A860-2001-T321?

De meeromwenteling absolute telling van de encoder wordt opgeslagen in batterij-gevoede SRAM in de servo-versterker, niet in de encoder zelf. De versterkerbatterij moet boven de BAT-alarmdrempel worden gehouden om verlies van positiegegevens tijdens stroomuitval van de machine te voorkomen.

Wanneer een BAT-alarm verschijnt op de CNC, vervang de batterij terwijl de machine ingeschakeld blijft — dit onderhoudt de SRAM-voeding tijdens de batterijwissel. Het vervangen van de batterij met de machine uitgeschakeld, loopt het risico de positie-telling te verliezen als de batterij al uitgeput is.

De meeste alpha i versterkers gebruiken standaard 3,6V lithiumbatterijen; verifieer het juiste onderdeelnummer uit de onderhoudsdocumentatie van de machine.

V5: Kan de A860-2001-T321 functioneren met CNC-besturingen nieuwer dan de 31i-A generatie?

De αiA16000 encoder communiceert via Fanuc's alpha i seriële encoder protocol. Fanuc's 30i-B, 31i-B en 0i-F generatie besturingen zijn ontworpen voor het alpha i-B motor/encoder systeem (A860-2051-T321 en verder) en hun bijbehorende aandrijfarchitectuur.

Hoewel het encoder-protocol vergelijkbaar kan zijn, is het installeren van een T321 origineel op een machine die is gespecificeerd voor de nieuwere encoder-serie geen ondersteunde configuratie en kan het compatibiliteitsproblemen op het niveau van de servo-versterker veroorzaken.

De T321 is de juiste encoder voor systemen die zijn gespecificeerd met de T321 generatie versterkers en CNC-besturingen (0i-C/D, 16i/18i-B, 31i-A).
