Fanuc A860-2070-T371 | BiA1000 Absolute Pulscoder — Beta i B-serie Servomotoren, βiS4/3000-B tot βi22

Overzicht

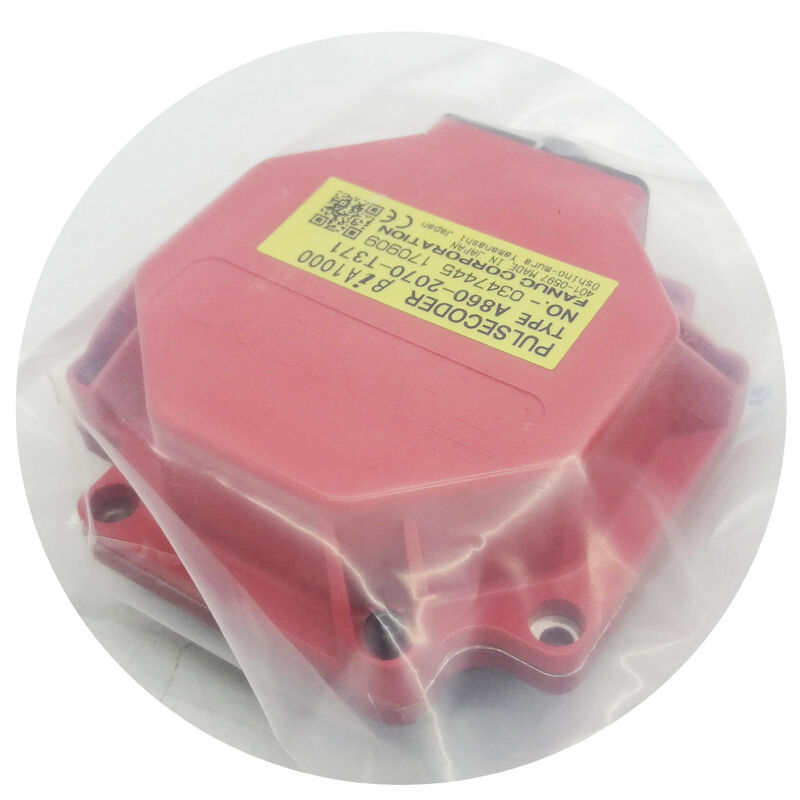

De Fanuc A860-2070-T371 is de BiA1000 absolute pulscoder voor Fanuc's Beta i B-generatie servomotoren — de encoder variant specifiek voor de momenteel geproduceerde B-serie motoren, beginnend bij de βiS4/3000-B en doorlopend tot de βi4, βi8, βi12, βi22, en andere Beta i B-serie varianten.

Het vertegenwoordigt de encoder met de hoogste resolutie die beschikbaar is in de Fanuc Beta i pulscoder familie, en levert absolute feedback van 1.000.000 pulsen per omwenteling aan de aangesloten servo-versterker.

De "B"-suffix in de motoraanduiding is de belangrijkste compatibiliteitsindicator. Toen Fanuc Beta i motoren transformeerde van de standaardserie naar de B-generatie (of model B), veranderde de encoder van de eerdere BiA128 of BiA1000 ontwerpen naar de T371-suffix versie, vertegenwoordigd door dit onderdeelnummer.

Deze wijziging is niet in beide richtingen uitwisselbaar — de A860-2070-T371 is specifiek ontworpen voor de mechanische en elektrische interface van de B-serie motoren, en het vervangen van een eerdere T321 of T301 variant op een B-serie motor zal geen correcte werking opleveren.

Met een absolute resolutie van 1.000.000 ppr levert de BiA1000 de CNC een complete, ondubbelzinnige positie referentie vanaf het moment dat de machine wordt ingeschakeld — er is geen referentie-terugkeer cyclus nodig om de nulpositie van de as opnieuw in te stellen.

De absolute positie wordt gehandhaafd via een batterijback-up circuit in de versterker.

Als de batterijspanning onder de monitoringsdrempel daalt, geeft de CNC een batterijalarm en moet de absolute positie referentie opnieuw worden ingesteld via een handmatige referentie-terugkeer voordat de productie kan worden hervat.

De BiA1000 is gebouwd met Fanuc's geïntegreerde optische schijf en signaalverwerkingsontwerp, dat de gehele encoderassemblage inkapselt in een afgedichte eenheid die direct op de achterkant van de servomotoras is gemonteerd.

Deze constructie biedt een zeer hoge weerstand tegen schokken en trillingen in vergelijking met traditionele, aparte encoderontwerpen, maar betekent ook dat de eenheid niet op conventionele wijze in het veld kan worden gerepareerd. Interne componentstoringen vereisen een volledige vervanging van de encoder in plaats van reparatie op componentniveau.

Belangrijkste Specificaties

BiA1000 versus BiA128 — Onderscheid in Resolutie en Motorgeneratie

De Beta i encoder familie omvat twee hoofdresolutieklassen. De BiA128 (128K ppr absoluut, A860-2020 serie) past bij de eerdere en kleinere Beta i motoren — de ai2 klasse en vergelijkbaar.

De BiA1000 (1M ppr absoluut, A860-2070 serie) bedient de grotere en nieuwere Beta i motoren, inclusief de B-generatie serie die door dit onderdeelnummer wordt behandeld.

Het verschil is niet simpelweg de resolutie: de mechanische montage, de geometrie van de askoppeling en de elektrische interface verschillen tussen de twee families, waardoor kruiselingse vervanging fysiek onmogelijk is zonder aanpassingen.

De 1M ppr resolutie van de BiA1000 levert uitzonderlijk fijne positie-feedback, wat direct bijdraagt aan de soepele snelheidsregeling en de onderdrukking van koppelrimpel bij lage snelheden die de prestaties van moderne Beta i motoren kenmerken.

Bij 1M tellen per omwenteling heeft de CNC interpolator veel meer positie-updategegevens per motoromwenteling dan oudere 128K of 3000P encoderontwerpen — de snelheidschatting afgeleid van positieverschillen is soepeler, wat resulteert in een betere stabiliteit van de servoloop bij zowel lage snelheden als tijdens fijne contourbewegingen.

Voorraad Kritikaliteit en Uitwisselingsstrategie

Specialisten in deze encoder beschrijven consequent de A860-2070-T371 als voorraad-kritiek: de vraag komt zowel van motorreparaties als van directe vervangingsbehoeften wanneer encoders defect raken in gebruik, terwijl de nieuwe levering van Fanuc beperkt is door de relatief kleine geïnstalleerde basis in vergelijking met de hogere volume alpha i encoder varianten. In tegenstelling tot alpha i encoders die op veel meer machinmodellen wereldwijd voorkomen, is de pool van Beta i B-serie encoders kleiner.

De praktische implicatie voor onderhoudsplanning is duidelijk: als een machine B-serie Beta i motoren gebruikt, vermindert het veiligstellen van ten minste één reserve A860-2070-T371 als stand-by component aanzienlijk het risico op langdurige stilstand wanneer een encoder defect raakt. Uitwisselingsprogramma's — waarbij de defecte encoder als kern wordt geleverd — zijn de meest kosteneffectieve service route waar geteste, gegarandeerde uitwisselingseenheden beschikbaar zijn.

FAQ

V1: Hoe kan ik bevestigen of mijn Beta i motor specifiek de A860-2070-T371 vereist, in plaats van een eerdere BiA1000 variant?

De suffix "-B" (of "#B" variant) van het onderdeelnummer van de motor bevestigt B-generatie motoren die de T371 encoder vereisen. Bijvoorbeeld, βiS4/3000-B motoren dragen expliciet de B-aanduiding.

Als het typeplaatje van de motor een onderdeelnummer toont dat eindigt op -B of als het motorlichaam fysiek is gelabeld als model B, is dit de juiste encoder.

Eerdere Beta i motoren zonder de B-aanduiding gebruiken de T321 of T301 variant van dezelfde BiA1000 familie. Bij twijfel, kruisreferentieer het bestelnummer van de motor met de motor documentatie van Fanuc voor de juiste encoder suffix.

V2: De encoder wordt beschreven als niet-repareerbaar — is dit een ontwerpbeperking of een servicebeleid?

Beide. Fanuc bouwt de BiA1000 encoder als een afgedichte, geïntegreerde assemblage — de optische schijf, lagerassemblage, signaalverwerkingsbord en connector zijn allemaal fabrieksmatig aan elkaar gebonden zonder serviceable subcomponenten die van buitenaf toegankelijk zijn. Interne storingen op het niveau van de optische schijf, lagers of printplaat kunnen niet op componentniveau worden aangepakt zonder gespecialiseerde apparatuur die Fanuc niet aan de aftermarket levert.

Sommige externe services claimen reparatiemogelijkheden, maar de resultaten zijn inconsistent, en een mislukte reparatie van een encoder die aan een werkende motor is bevestigd, loopt het risico absolute positiegegevens te verliezen en verdere schade aan de as te veroorzaken. Uitwisseling met een geverifieerde, belastinggeteste eenheid is de gevestigde industriële praktijk.

V3: Wat gebeurt er met de absolute positie wanneer de machine stroomloos is en de batterij niet is aangesloten?

De absolute positie van elke as wordt opgeslagen in batterij-gevoed RAM in de versterker — niet in de encoder zelf. De encoder levert de telgegevens; de versterker behoudt de geaccumuleerde absolute referentie.

Als de batterijvoeding verloren gaat terwijl de machine uit staat, gaat de opgeslagen absolute positie telling in de versterker verloren. Bij de volgende inschakeling detecteert de CNC het verlies van positiegegevens en vereist een volledige referentie-terugkeer cyclus voor elke getroffen as voordat de productie kan worden hervat.

De batterij bevindt zich in de servo-versterker of in een speciale batterij-eenheid, niet in de encoder — het inspecteren en vervangen van batterijen volgens het juiste schema is de preventieve actie.

V4: Kan de A860-2070-T371 worden vervangen door de eerdere A860-2070-T321 op dezelfde motor?

De T371 en T321 vertegenwoordigen verschillende hardware revisies binnen de BiA1000 familie.

De T371 is specifiek ontworpen voor B-generatie motoren, en de T321 is voor de eerdere niet-B generatie.

Het monteren van een T321 op een B-generatie motor resulteert doorgaans in een parameterfout of onbetrouwbare positie-feedback vanwege verschillen in de fysieke interface van de encoder-naar-as koppeling en mogelijk de signaalinterface bij de versterker.

Match altijd de T-suffix met de motorgeneratie.

V5: Welke alarmcode genereert de CNC wanneer deze encoder defect raakt, en hoe wordt de fout onderscheiden van een kabelfout?

Communicatiefouten van seriële encoders verschijnen doorgaans als Servo Alarm 360 (Communicatiefout in de pulscoder) of Alarm 368/369, afhankelijk van de CNC-generatie en de betrokken as.

Een kabelfout tussen de versterker en de encoder produceert vergelijkbare alarmen.

Om de encoder van de kabel te onderscheiden: wissel eerst de feedbackkabel uit met een bekende goede kabel van een andere as. Als het alarm de kabel naar de nieuwe as volgt, is de kabel defect. Als het op de oorspronkelijke as blijft met de nieuwe kabel, is de encoder of de verbinding ervan met de versterker defect.

Inspecteer de connector aan beide uiteinden op verbogen pinnen of vervuiling voordat u concludeert dat de encoder zelf defect is.
